Imgproxy vs Akamai CDN (二)：圖片壓縮的取捨實測

前言

上一篇實驗 Imgproxy vs Akamai CDN：圖片下載效能統計實測 確認了：在 CDN 快取建立後，CloudFront → Imgproxy → S3 在「下載速度」上跟 Akamai → S3 已可一較高下。

但只下載快沒意義，因為原本用 Imgproxy 的目的是壓縮圖檔讓整體載入更快。所以這篇實驗的問題是：壓縮真的能讓使用者載得更快嗎？

目標

1. 將圖片壓縮到 50 KB、250 KB、500 KB、1 MB 等不同檔案大小
2. 對於已小於目標大小的圖片，不進行壓縮以避免檔案變大
3. 支援多種圖片格式（PNG、JPG、AVIF 等），依需求選擇最佳壓縮格式
4. 提供不同解析度的圖片給前端，讓前端可以根據用戶網速自動切換合適檔案大小

壓縮設計

步驟 1：判斷檔案大小與格式

• 從 Akamai → S3 下載原始圖片後，先檢查檔案大小與格式
• 如果檔案小於欲壓縮格式目標大小（例如欲壓縮至 250 KB 但檔案只有 70 KB），則該規則不做處理，繼續跳往下一級 (50 KB)
• 如果檔案大於目標大小，進行壓縮或格式轉換

步驟 2：選擇壓縮策略與格式

優先順序：

1. JPG (JPEG)：適合照片、色彩豐富的圖片。壓縮率高但有損
2. AVIF / WEBP：壓縮率更高、幾乎無損，適合支援新格式的瀏覽器
3. PNG：適合需要透明背景的圖片。無損壓縮但壓縮率較低

選擇策略：

• PNG → JPG：如果 PNG 沒有透明背景且圖片過大，轉成 JPG 可大幅縮減檔案大小
• AVIF → AVIF：AVIF 通常已經很小，不需要轉換，僅調整品質
• JPG → JPG：降低品質進行壓縮
• GIF → WEBP：動態 GIF 可轉成 WEBP，通常能縮小 30–50%

步驟 3：壓縮參數設定

通則：

• JPG：quality=70-80 是較理想的平衡點，70 可顯著減少檔案大小、畫質影響有限
• PNG：使用無損壓縮，或在透明度不重要時轉成 JPG
• WEBP / AVIF：quality=60-70 仍能保持優異畫質、檔案非常小

實測下來的最佳參數搭配：

PNG

JPEG / JPG

WEBP

• 基準：q:80、mb:250000
• 進一步依檔案大小調整，參數同 JPEG

步驟 4：多版本輸出

針對同一張圖片輸出多個版本：

• original（原圖）
• large（1 MB）
• medium（500 KB）
• small（250 KB）
• thumbnail（50 KB）

把不同大小的檔案存到 S3 不同路徑，依需求調用。

執行步驟

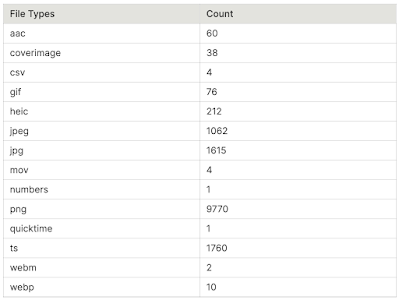

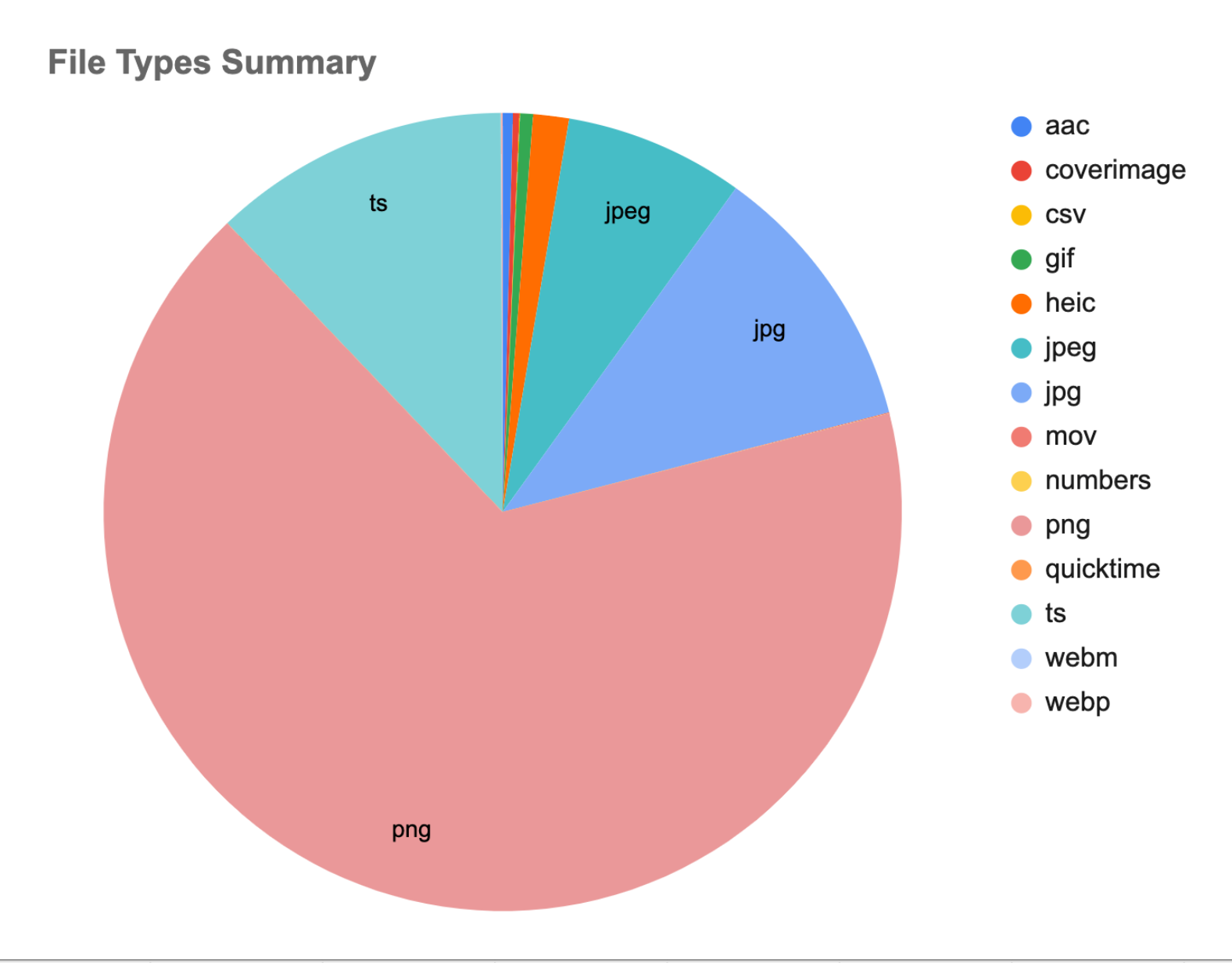

1. 確認 S3 現有圖片檔案格式

從 stg 環境把所有 user_upload 拉下來檢查。

2. 與前端對齊

目前所有上傳圖檔都會被轉換成 .png 格式。

3. 根據壓縮策略，檢查檔案類型與大小

只有檔案大小大於該 rule 的目標才需要送 Imgproxy 處理，小於則直接略過。例如：

• PNG 241 KB：略過 > 1 MB 跟 500 KB – 1 MB 的步驟
• JPEG 13 MB：4 個 rules 都要做
• WEBP 80 KB：只需要做 50 KB – 250 KB

4. 比較指標

每一個 rule 跟 cdn_s3 比較下載速度、紀錄：

• cdn_s3 下載檔案大小 / 時間
• 每個 rule 的 cdn_imgproxy 下載檔案大小 / 時間（沒做該 rule 留空）
• 每個檔案各下載 3 次取平均
• 計算 cdn_s3 vs 各 cdn_imgproxy rule 的壓縮率
• 計算 cdn_s3 vs 各 cdn_imgproxy rule 的下載時間縮減量

5. 兩次實驗

一共做了兩次，原因是考慮第一次下載時 CDN 快取機制尚未建立。

第一次實驗（冷快取）

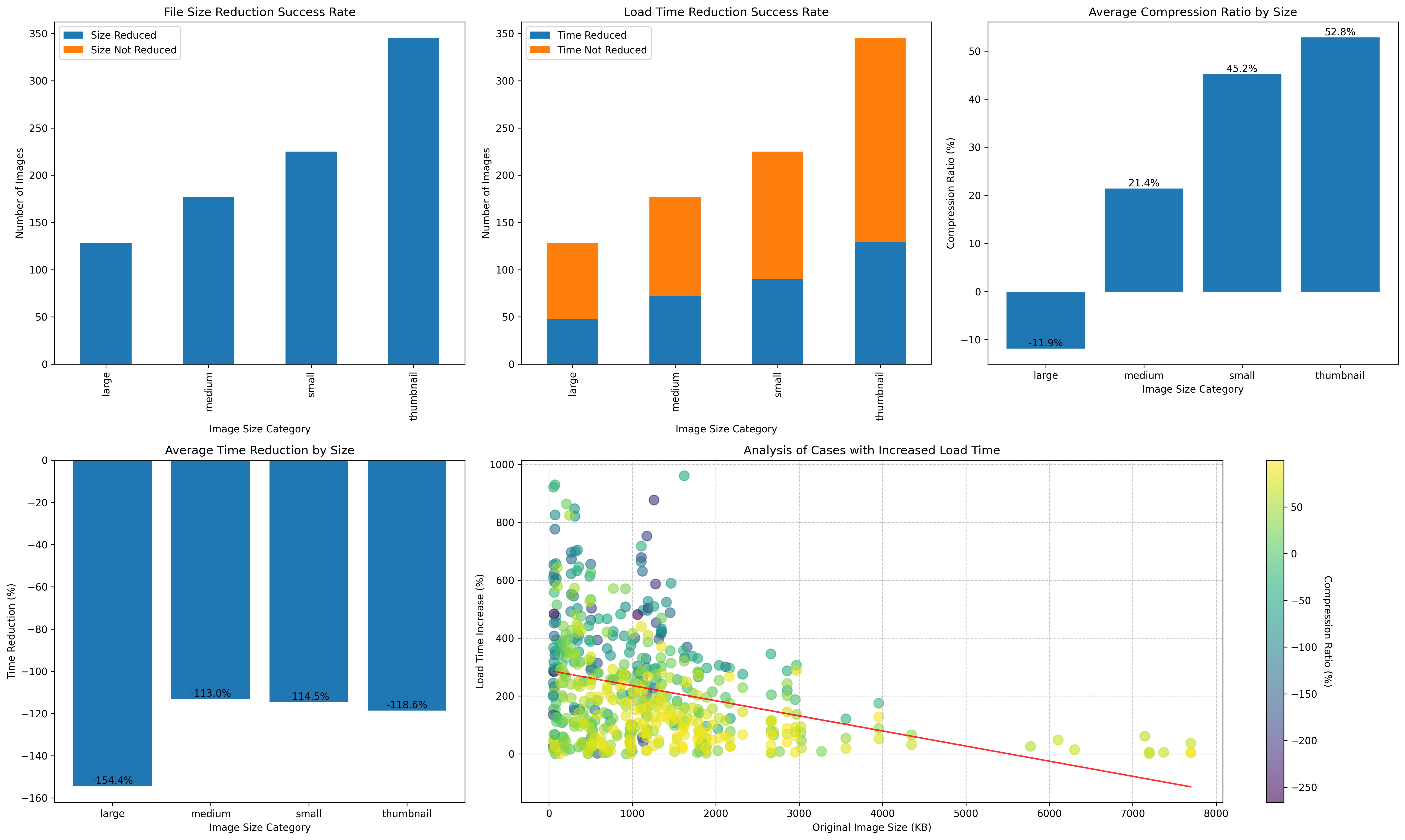

圖 2 為第一次下載 Akamai_S3 與 CloudFront_Imgproxy 壓縮圖檔的資料，根據四種壓縮大小分類做數據分析。

壓縮檔案數（左上）

四種壓縮率都成功，沒有越壓越大的案例。大檔案符合 Large 規則的數量最少；Thumbnail 數量最多 — 代表絕大多數檔案都會走到 Thumbnail。

下載時間減少數（中上）

每個 category 真正成功減少下載時間的比例都不到一半 — Akamai 還是比較快。

壓縮率（右上）

Large 規則會出現「越壓越大」的情況，其他 category 都有高比率壓縮成功。

下載時間減少率（左下）— 反直覺發現

時間減少率計算方式：

time_reduction = (results['cdn_s3_time'] - avg_time) / results['cdn_s3_time'] * 100

也就是 (S3 下載平均時間 - 該壓縮檔平均下載時間) / S3 平均下載時間 * 100。

結論：Imgproxy 處理增加了額外的載入時間，雖然檔案變小，整體載入時間反而增加。

可能的原因：

1. Imgproxy 處理圖片需要額外時間
2. CDN 快取機制差異
3. CDN_S3 原圖已經在 CDN 快取中、本來就比較快
4. Imgproxy 的伺服器位置或效能瓶頸

變慢案例分析（右下）

針對「壓縮後反而變慢」的 case 做散佈分析：

• X 軸：原始圖片大小（KB）
• Y 軸：載入時間增加百分比
• 顏色：壓縮率（黃→綠→紫，由高到低）

分布特徵：

• 散點呈現負相關趨勢（紅色趨勢線向下）
• 大部分數據集中在 0–3 MB 的範圍內
• 載入時間增加的比例主要分布在 0–600% 之間

發現：

• 較小的原始圖片（< 2 MB）反而會出現較大的載入時間增加（最高約 900%）
• 隨著原始圖片變大，載入時間增加的比例趨於降低

實務意義：

• 小型圖片做壓縮反而會增加載入時間
• 大型圖片的壓縮效果較好，載入時間增加的風險較低
• 建議根據原始圖片大小來決定是否進行壓縮

各 category 的相關性係數

第一次實驗的小結

Akamai → S3 在「整體載入時間」上仍全面優於 CloudFront → Imgproxy 的各種壓縮 — 看圖 2 左下的時間減少率最直覺。

延伸：

是不是因為快取機制尚未建立、整體加載速度才變慢？所以接著用同一份檔案再做一次。

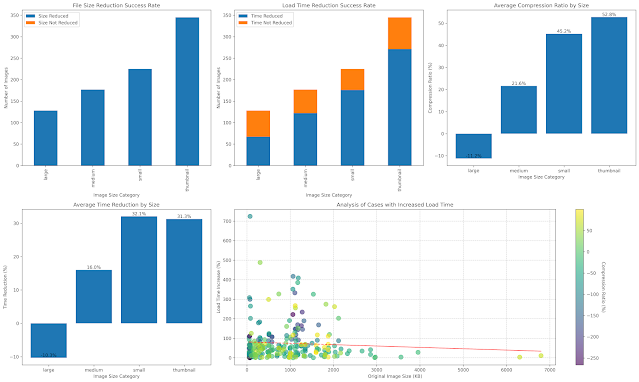

第二次實驗（暖快取）

目的

Imgproxy 壓縮搭配 CDN 快取建立後，是否能有效提升性能。

與第一次的差異

1. 變慢的數量（中上的橘色部分）減少了
2. Large 仍然有越壓越大的現象 — 代表參數還需要調整，或是 Akamai 本身的大圖壓縮做得就很好（詳見附錄 1）
3. 下載時間減少率（左下）：除了 Large 之外，Medium、Small、Thumbnail 都從負值翻成正值，代表暖快取後三者有效減少了下載時間

變慢案例分析（右下）

• 小圖片（< 1000 KB）的載入時間變化最大，有些甚至增加到 700%
• 大圖片（> 3000 KB）載入時間增加相對較小，多在 50% 以下

結論：

• > 3 MB 的圖片適合使用 Imgproxy
• < 1 MB 的小圖片直接走 Akamai → S3 下載原圖效率較好

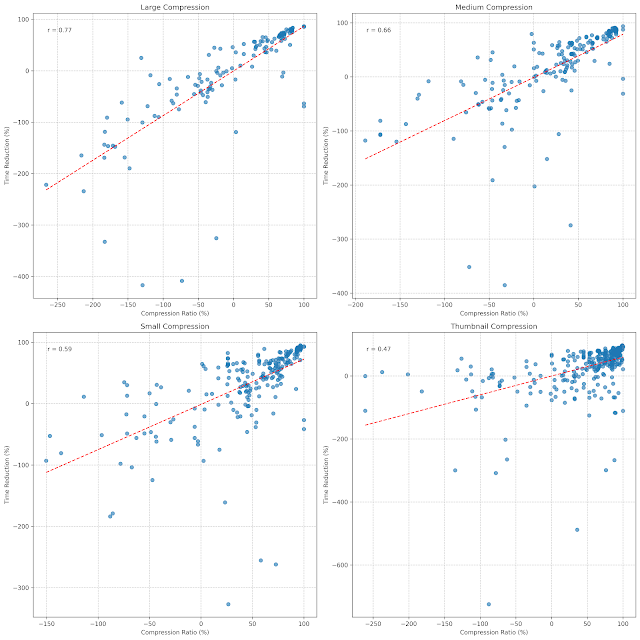

相關性分析

相關係數隨壓縮等級降低而減小（0.77 → 0.47）。所有等級都呈現正相關 — 更高的壓縮率通常帶來更好的時間減少效果。

• Large 壓縮最可預測（r 最高）
• Thumbnail 跟 Akamai 比起來效果沒有顯著提升

負值區域代表：

• 負壓縮率：檔案實際變大
• 負時間減少率：載入時間實際增加

實務建議

• 需要可預測的效能改善時，優先選擇 Large 壓縮
• Thumbnail 雖然壓縮效果最大，但實際效果沒有 Akamai 好
• Large 壓縮的參數還需調整，減少壓縮後檔案變大、下載時間變長的問題

總結

1. 不是所有圖都該壓縮。 小於 1 MB 的圖直接走 Akamai → S3 更快
2. 冷快取下 Imgproxy 壓縮全面輸 Akamai — 載入時間 -113% 到 -154%
3. 暖快取下，只有 Medium / Small / Thumbnail 受惠 — Large 仍越壓越大
4. 壓縮率與時間減少率呈正相關（r = 0.77 → 0.47）— Large 最可預測、Thumbnail 最弱
5. 行動建議：在 imgproxy gateway 上加 if size > 3MB then compress 規則，其他直接走 origin

附錄

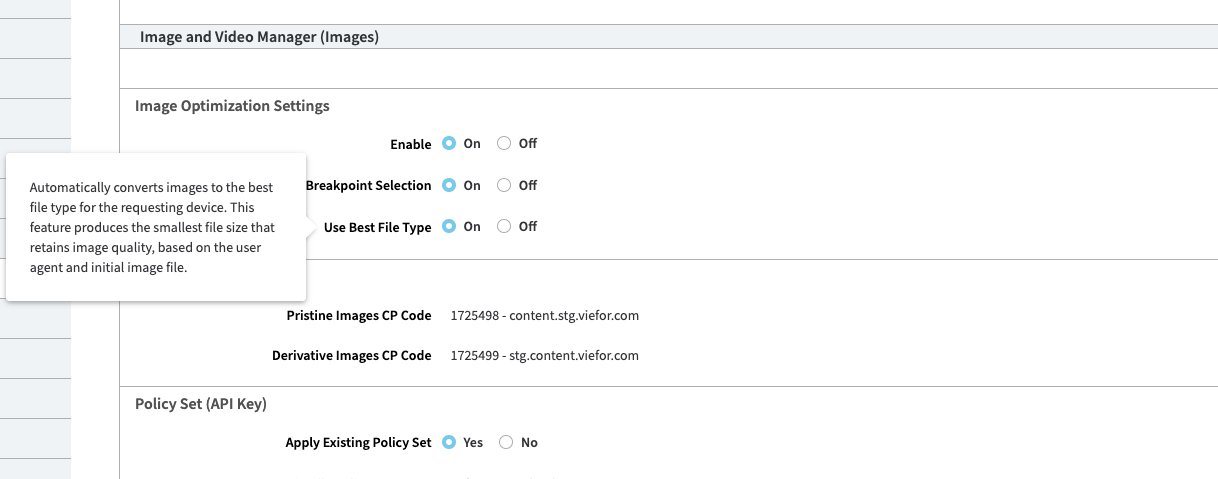

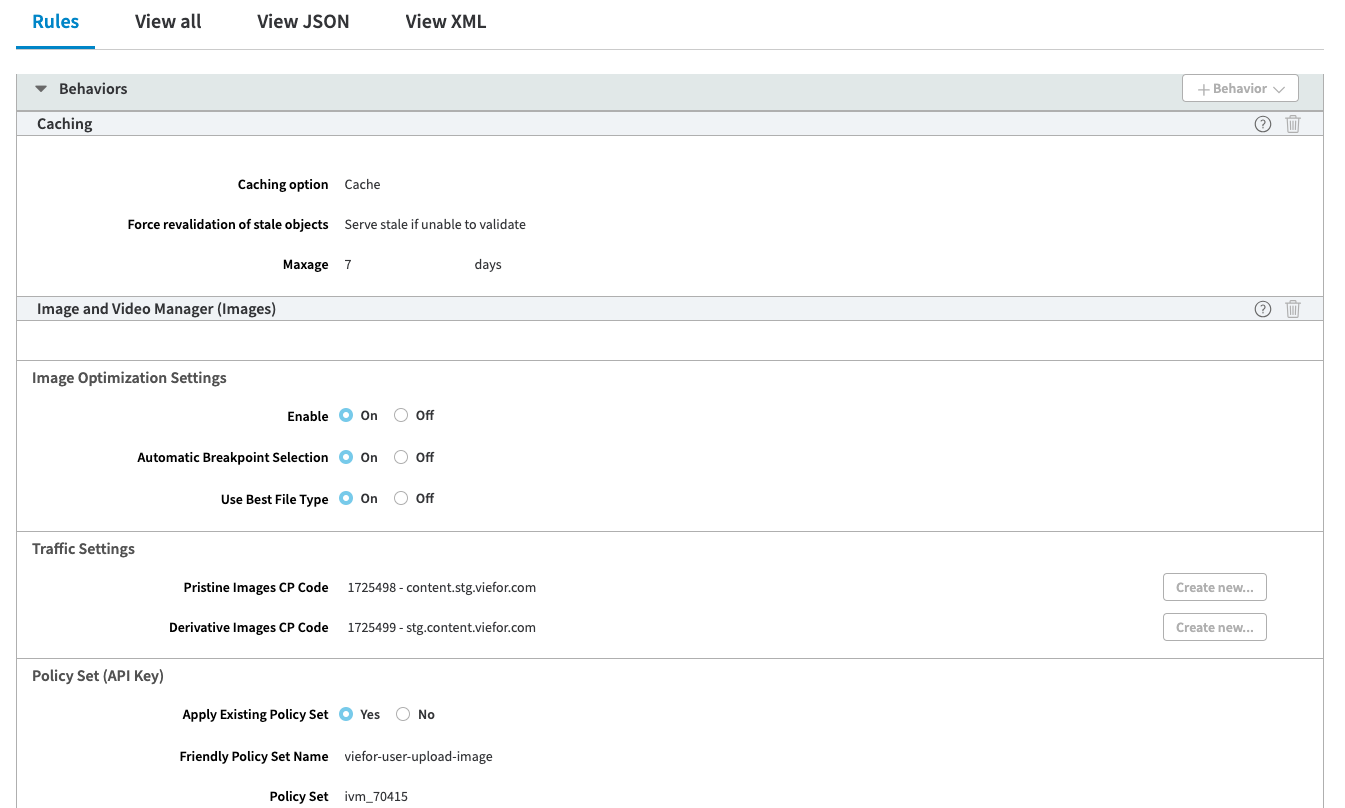

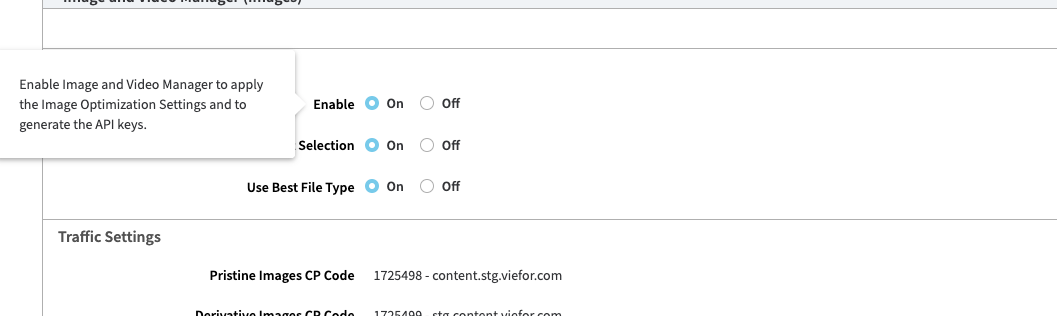

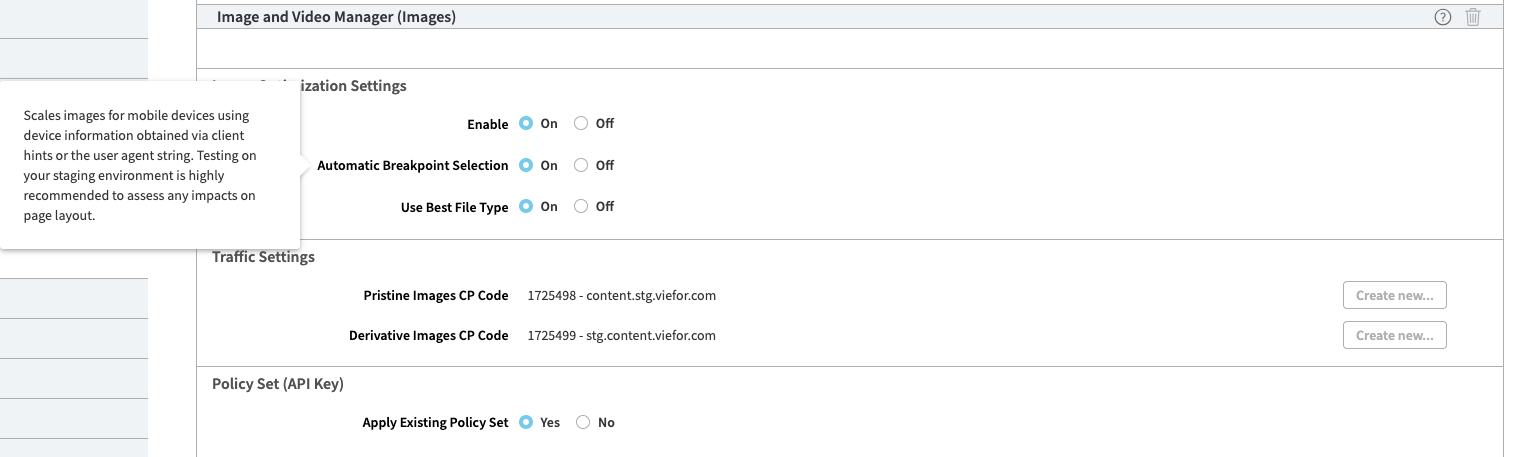

1. Akamai 設定

我們家 Akamai 對大圖本來就有 automatic compression，可能是 Large category 表現不如 Akamai 的原因之一。
